配水閘閥PZ概述：

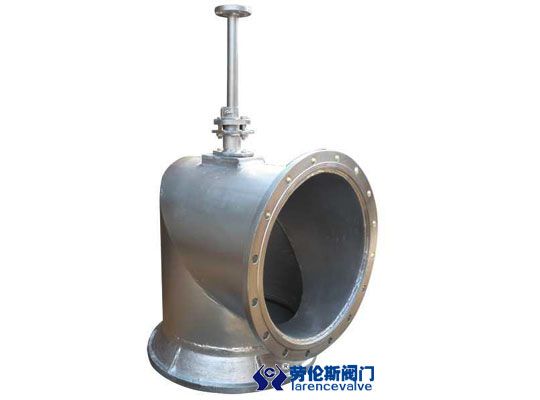

       配水閘閥PZ采用直角式結構，按工作方式分為手動配水閘閥和電動配水閘閥兩種，由閥體、閥瓣、橡膠墊、連接桿、短管、操作臺等組成，主要用于礦山井下各吸水井配水及選礦、水處理水池泄水，承受壓力不大于0.1MPa，產品執行標準Q/BBC-007-91.

       配水閘閥結構說明：

      1、PZ-1型操作臺由人工操作，手輪與螺母固定在一起，旋轉手輪，帶動絲桿升降，螺母下端裝有滾珠，以減少旋轉時的阻力；PZ-II型采用電動執行器作為動力源替代人工操作，可實現遠程控制，方便、快捷；

      2、閥體為焊接件，下部裝有錐形密封環，與閥瓣共同構成密封部分，閥瓣由焊接件與橡膠墊構成，通過帶環螺栓組件與閥桿鉸接，以保證閥門的密封性能；

     3、短管用于埋入配水井井壁，為焊接件；

     4、連接桿的長度由配水井底板至泵房底板的高度差來確定，常規有5米、4.5米、4米、3.5米、3米五個檔次，用戶可按實際安裝高度確定連接桿的長度。

     配水閘閥安裝說明：

     1、本產品在存放期間，操作臺絲桿應涂防銹油脂，避免日曬雨淋，閥門部件應避免沾染油脂，防止橡膠老化變質；

     2、在灌注井壁時，預留短管孔和支撐閘閥的槽鋼孔，泵房地面預留操作臺基礎孔；

     3、連接閘閥和短管的法蘭（中間加橡膠墊），把短管穿入預留孔中，借閘閥的外露閥桿找好垂直度，固定支撐槽鋼；

     4、核對閥桿至絲桿間的連接桿長度，裝上連接桿，再校對一下垂直度，把操作臺和短管固定；

     5、卸下閥桿端部的卡環，檢查整個機構操作是否靈活；

     6、PZ-II型應經常給蝸輪箱加入潤滑油脂。
