一、概述

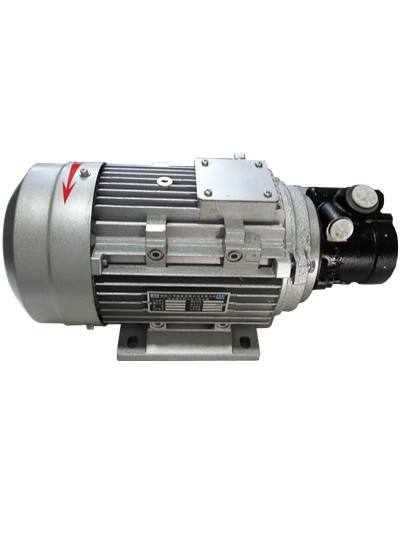

電動汽車轉向泵為電動汽車轉向助力系統提供轉向助力，是電動大巴核心部件之一，轉向泵產品采用二級絕緣設計，能有效防止液壓油對高壓電的傳導，具有安裝方便，使用壽命長，轉向壓力穩定等優點。2008年北京奧運會奧運村中運行的電動大巴和上海、北京示范營運公交路線所使用的電動大巴都使用我公司所產的轉向泵。
二、型號
HDZXB1416/3
三、主要性能參數
型號：HDZXB1416/3
電壓：220V/380VAC,三相
功率：3kW
最大壓力：14MPa
流量：16L/min
絕緣方式：二級絕緣
絕緣等級：F級
四、安裝與使用
1、安裝前檢查電動轉向泵在運輸過程中有無變形損壞，緊固件是否有松動或脫落。檢查進出油口及管路是否有贓物，保證管路暢通。
2、安裝時必須墊好減振絕緣墊，降低噪聲。
3、電機的轉向應保持與泵頭的轉向一致。
4、進出油管不可太細、太長、接頭過多，造成太大的阻礙，使吸油不暢（空穴現象）喝排油不暢（壓力流量不足與噪音），系統不得漏氣，否則產生噪聲，效率下降并影響使用壽命。
5、正確連接進、出油口，并保證正確旋轉方向，決不可反轉。
6、啟動電機將轉向系統內的空氣排盡，直到無氣泡為止。檢查油罐中的油量，若不夠請及時注入，并注意不要將污物帶入油罐。
7介質要求：
①油液粘度：13～54cst
?、谟捅媒橘|溫度：-40～+100℃
?、弁扑]使用30?—40號低溫 液壓油，10號航空油，8號滬制液壓傳動油，CD級-15W240柴油機油。
五、使用注意事項
1、新車每行駛2500公里需要更換一次液壓油，并對油罐、管路系統進行清洗，排出贓雜物。檢查各固定螺絲。
2、汽車每行駛2萬公里應更換液壓油。并清洗管路保持系統清潔。
3、油罐必須密封好，不得滲入贓物，定期檢查油罐更換濾芯。
4、注意不要將方向盤在極限位置上停留10s以上，否則轉向泵的溫度會急劇上升，容易造成泵的損壞。
5、要定期檢查油罐油位，定期更換濾芯（過濾精度25μm）。
六、常見故障及排除方法
|
故障類型
|
產生原因
|
排除方法
|
|
泵不吸油或吸油不足
|
油液粘度大
|
使用推薦粘度的油液
|
|
油箱內油液液面太低
|
加油至規定油面高度
|
|
聯軸器或軸折斷或脫落
|
拆開泵，檢查泵軸或心臟是否損壞，若損壞則予以修復
|
|
吸油管漏氣
|
查出漏氣處并予以修復
|
|
從泵軸頸回轉密封處吸入空氣
|
拆開泵檢查泵回轉密封圈有無損壞并予以更換
|
|
電機反轉
|
檢查接線修正轉向
|
|
壓力達不到要求
|
穩流閥卡在全開啟狀態，流量內泄，造成壓力不足
|
拆開閥，清洗閥芯和閥孔，排除贓物
|
|
穩流閥磨損，間隙增大
|
更換相應磨損件
|
|
調壓閥泄露，造成壓力不足
|
清洗壓力閥座和閥芯
|
|
阻尼孔被堵塞
|
清洗排除贓物
|
|
流量旁通路拐壓，壓力上不來
|
檢查油路是否被拐，檢查壓力油是否從執行件旁路流出
|
|
噪音 噪聲
|
濾芯器堵塞，吸油不暢
|
檢查濾芯器是否堵塞，若堵塞則予以修復或更換濾芯
|
|
液壓進油系統有氣體進入
|
檢查進油連接部分是否有漏氣處，若有則予以修復
|
|
進出油管太細太長，彎頭太多
|
加粗、縮短油管，減少彎頭
|
|
