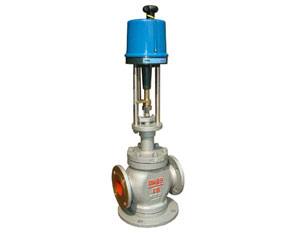

V71345/4型直行程分流、合流電動調節閥,由三通分流,合流閥門配用德國進口PS系列或日本工裝3610系列電動執行機構組成.電動執行機構內有伺服系統,無需另配伺服放大器,有輸入控制信號(4—20mADC或1—5VDC)及單相電源既可控制運轉, 實現對壓力、流量、溫度、液位等參數的調節。采用平衡式閥塞結構，具有閥在穩定性好、不易產生震動、噪聲低敏感性小、允許使用壓差大、連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、輕工等行業的工業自動控制系統中。

閥體: 形   式：三通雙座鑄造球型閥

公稱通徑：25~300mm

公稱壓力：PN1.6   4.0   6.4MPa

連接形式：法蘭式按JB78—59    JB79—59

材    料：HT200   ZG251   ZG1Cr18Ni9   ZG0Cr17Ni12Mo2

上閥蓋：常溫型(P)：-20~+200℃

散 熱 型：+200℃~+450℃

壓蓋形式：螺栓壓緊式

填    料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，石棉編織填料，柔性石墨

閥內組件：閥芯形式：雙導向單座柱塞式閥芯

流量特性：等百分比特性，直線特性和快開快關特性

材    料：1Cr18Ni9Ti   0cr18Ni12M02Ti

要零件材料及推薦使用溫度范圍

閥體材料	公稱壓力MPa	介質工作溫度℃
		＜ 120	＜ 200	＜ 250	＜ 300	＜ 350	＜ 400	＜ 425	＜ 450	＜ 475	＜ 500	＜ 525	＜ 550	＜ 575		＜ 600
		最大工作壓力MPa
鑄鐵HT200	1.6	1.6	1.5
鑄鋼ZG25	4.0 6.4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
不銹鋼ZG1Cr18Ni9Ti	4.0 6.4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8	1.9 3.5	1.7 3.4	1.4 3.2	1.1 2.9		0.8 2.6

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑dn(mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv		10	20	35	50	75	125	190	300	400	580	900	1300
行程mm		16		25		40			60			100
允許壓差△MPa		≦公稱壓力MPa
基本誤差%		±2.5
回差%		2.5
死區%		1.0
始終點偏差%		±2.5
允許泄漏量Q		2.5
可調范圍		Kv值的0.05%
配電動執行器型號	PSL	PSL201	PSL202		PSL204		PSL208			PSL312			PSL325
	381L	SA—08	381LSA—30		381LSB—30		381LSB—50			381LSC—65			381LSC—160
公乘壓力 介質溫度 閥體材料	1.6MPa	常溫-20℃~+200℃      鑄鐵HT200
	4.0 MPa	常溫-40℃~+200℃      鑄鋼ZG25        鑄不銹鋼ZG1Cr18Ni9Ti
		中溫-40℃~+200℃      鑄鋼ZG25        鑄不銹鋼ZG1Cr18Ni9Ti
	6.4 MPa	常溫-40℃~+200℃      鑄鋼ZG25        鑄不銹鋼ZG1Cr18Ni9Ti
		中溫-40℃~+200℃      鑄鋼ZG25        鑄不銹鋼ZG1Cr18Ni9Ti

公稱通徑DN(mm)	R	L(mm)			H(mm)		H1(mm)			重量 (kg)
		1.6MPa	4.0MPa	6.4MPa	常溫	中溫	1.6 MPa	4.0 MPa	6.4 MPa
25	176	185	190	200	600	650	140	150	160	39
32		200	210	210	718	848	150	160	170	43
40		220	230	235	795	925	160	170	180	50
50		250	255	165	835	960	180	190	200	68
65		275	285	295	1067	1214	200	220	220	85
80		300	321	320	1080	1243	210	230	240	95
100		350	355	370	1094	1257	220	250	260	109
125	225	410	425	440	1292	1492	260	300	300	135
150		450	460	475	1321	1520	280	320	380	400
200		550	560	570	1400	1597	320	380	380	400
250		670	740	750						430
