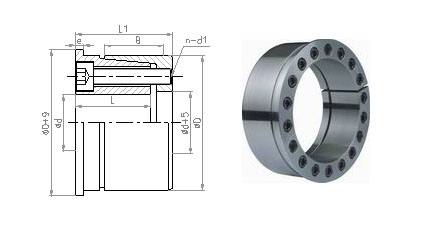

Z9型脹緊聯結套基本尺寸與技術參數

基 本 尺 寸

額定負荷

脹套與軸結合面上的壓力
Pt
N/mm2

脹套與轂結合面上的壓力
Pt’
N/mm2

螺釘?shù)臄Q緊力矩
Ma
N.m

質量
kg

d

D

L

L1

e

B

軸向力
Ft kN
Pax(Mt=0)

轉矩
Mt kN.m
Pax(Ft=0)

100

145

54

75

5

65

192

9.6

102

70

145

4.7

110

155

54

75

5

65

191

10.5

93

66

145

5.1

120

165

54

75

5

65

216

13

96

70

145

5.5

130

180

63

84

6

72

287

17.8

100

78

145

7.5

140

190

63

84

6

72

287

20.2

94

69

145

7.9

150

200

63

84

6

72

287

21.6

88

66

145

8.4

160

210

63

84

6

72

360

28.8

101

77

145

8.9

170

225

63

84

6

72

383

32.6

101

76

145

10.5

180

235

63

84

6

72

431

38.8

108

82

145

11.0

190

250

69

94

6

81

493

46.8

106

80

230

14.3

200

260

69

94

6

81

526

52.8

100

77

230

15.0

220

285

69

94

6

81

640

70

119

92

355

17.8

240

305

86

112

7

98

731

88

96

75

355

23.2

260

325

86

112

7

98

822

107

103

82

355

24.8

280

355

94

120

8

106

910

128

96

75

355

33

300

375

94

120

8

106

1000

151

99

79

355

36

320

405

109

142

8

125

1280

206

101

80

690

52

340

425

109

142

8

125

1420

242

106

85

690

54

360

455

120

159

8

140

1770

319

113

89

930

72

380

475

120

159

8

140

1770

337

109

87

930

75

400

485

120

159

8

140

1770

355

101

83

930

79

420

515

120

159

8

140

1980

410

107

87

930

82
